USB插头里的电源线是那两条?--电源线厂家

返回列表 来源: 头条 发布日期: 2021.08.11

现在USB线在我们日常生活中的使用是再普遍不过了,USB插口有普通的USB接口和 mini USB接口两种。

我们以USB插头插口里面的塑胶块在上面,通常有4个针脚。从左边数起,1号针脚为 VCC,是+5V电源正线。2号针脚为 “Data-”, 是数据负线。3号针脚为“Data+”,是数据正线。4 号针脚为 GND,是地线,也可以说是电源负线。

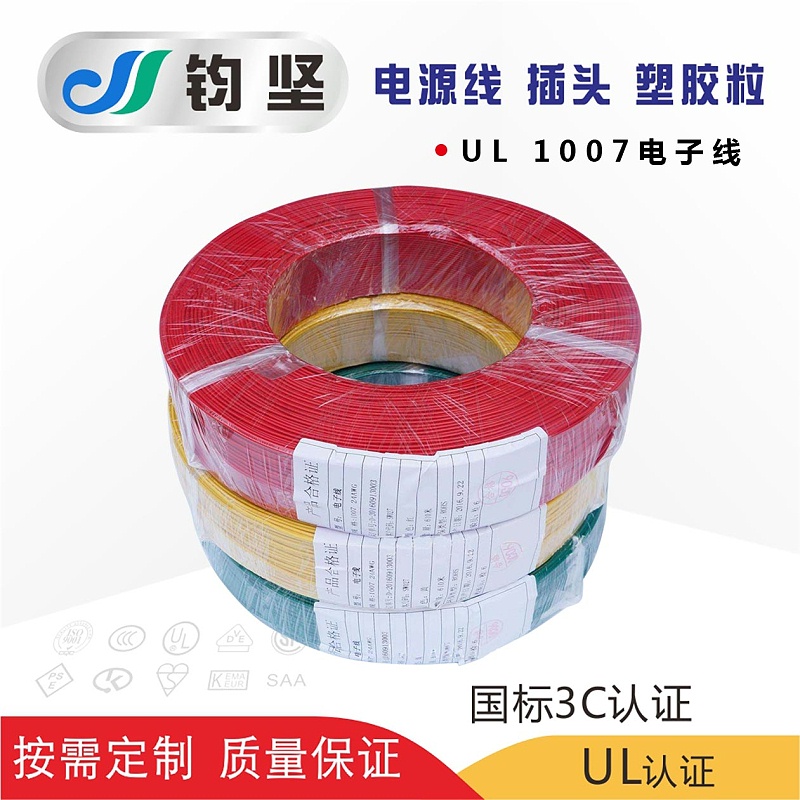

电子线1007 ok

USB接口又有A型和B型两种。 A型是针脚一字排开的。电源针脚1号和4号分别在最左边和最右边。 B 型是针脚两层摆放的。电源针脚1号和4号在USB 插好后右侧的上下两个针脚。

迷你USB接口有5个针脚,1号针脚为V BUS,是+5V电源正线。2号针脚为“Data -”,是数据负线。3号针脚为“Data +”,是数据正线。4号针脚为ID,如果是A型,则与地线相连,如果是B型,则悬空不接地。5号针脚为GND,是地线,也可以说是电源负线。

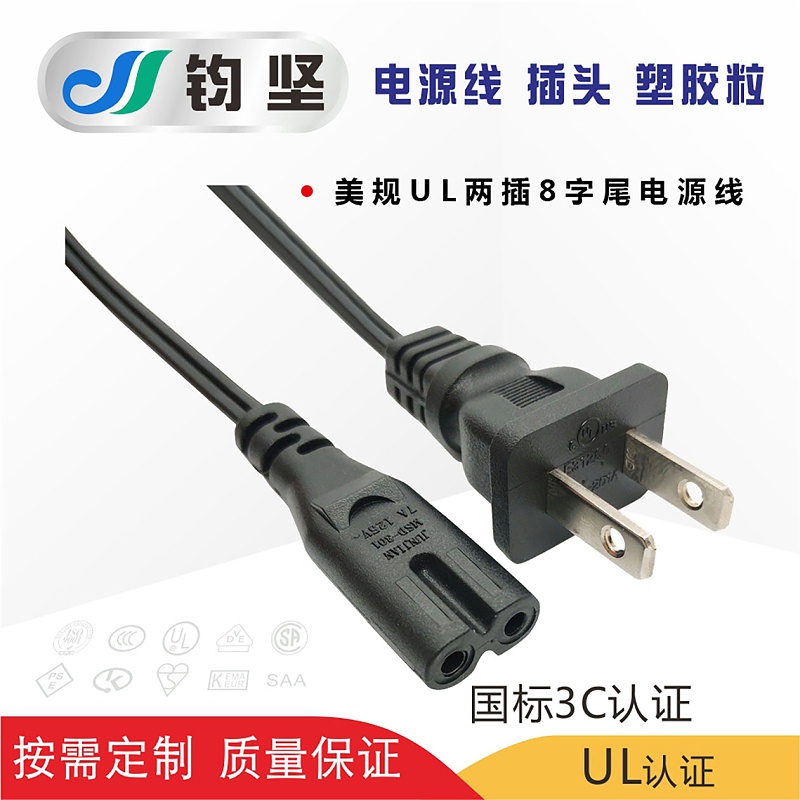

美标二插UL背面ok



迷你USB无论是A型还是B型,它的接线都是一字排开的。电源线1号和5号针脚都是在接口的最左边和最右边。
