电源线厂家讲解电源线基础知识


第一部分:线材

一、线材分类
1、按照安规分:

1.1:3C(国标)线种主要有: 52( RVV )、 53( RVV )等。

1.2 : VDE (德国) :H03VVH2-F、H05VVH2-F、H03VV-F、H05VV-F等
1.3 :UL/CUL ( CSA)(美,加):主要线种有: SPT-1、 SPT-2、 SVT、 SJT、STW等。
1.4 : PSE(日本)线种主要有: VFF、 VCTF 、 VCTFK 等。
1.5 : SAA 及其它一些小区域的标准线和非标线。
2、依结构: 2.1:单绝缘线(只有一层绝缘体的线)如: SPT-1、 1007等。
2.1:被覆线(有二层或二层以上绝缘体的线)。如: SJT、 HO3VVH2-F 、 H05VV-F等。
3、依电气性能:

3.1:电线、电缆: SVT 、 SPT-1W、 HO3VVH2-F 等。
3.2 :电子线: 1571、 1015、 2468、 1185、1803等。
(电线、电缆,电子线都有遮蔽线。遮蔽线的作用主要是抗干扰、分铝箔、铜箔、编织、缠绕等。)

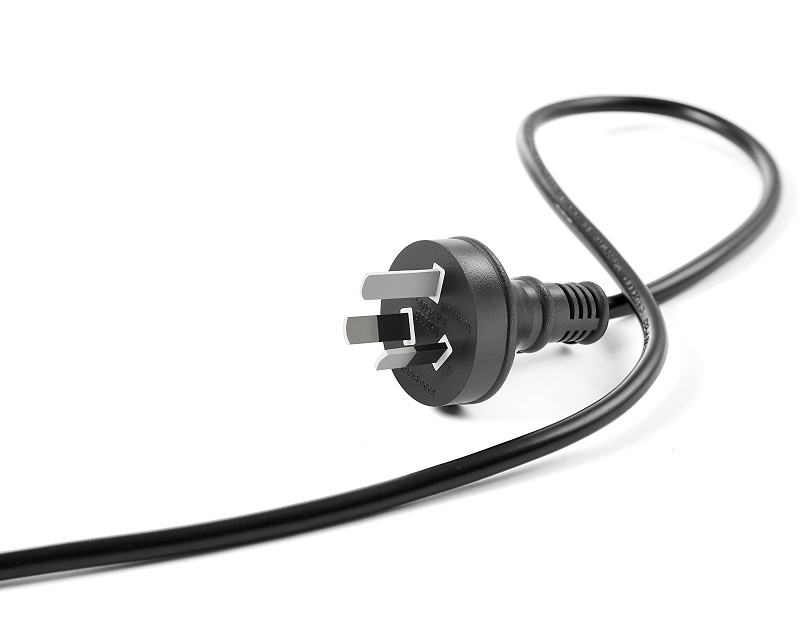

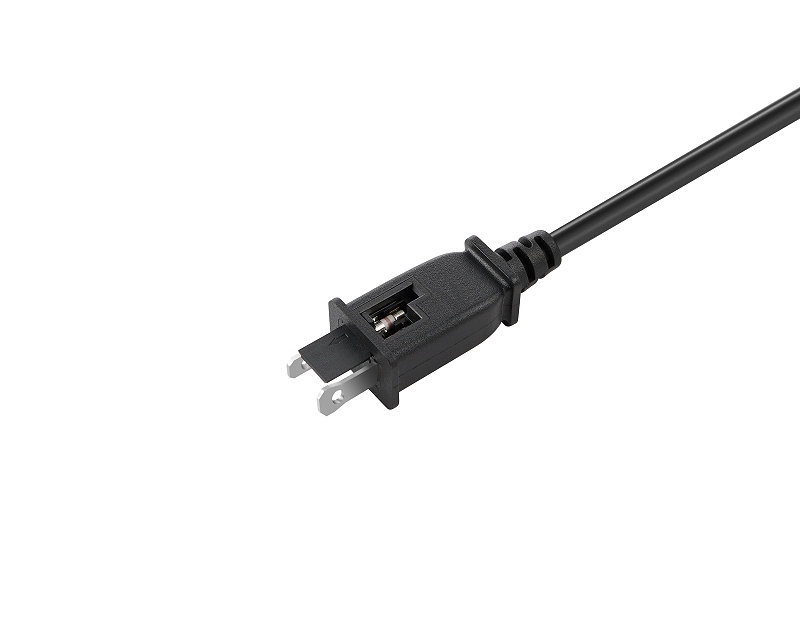

双保险丝插头
二、线材的构造
线材主要由导体和绝缘体两大部分构成。
1、导体
1.1:导体材料 :铜、铝、铁、银、金、光纤等;其中铜材的使用最广,且电源线主要以软退火无氧铜线为主。 铜线又分为裸铜线( AS),镀锡铜线( TS)。
1.2:导体结构:分组合导体和单支导体(导体的直径依据各安规的要求不同有不同要求)。
1.3:导体电阻: UL/CUL 标准: 20℃长 1m。裁面积 1mm2的软铜标准电阻为 0.017241Ω 。
VDE/CCC 标准: 20℃长 1m。裁面积 1mm2的软铜标准电阻为 0.0195Ω 。
2、绝缘体
2.1:绝缘体材料:纸、棉、漆、塑料、橡胶、云母等;其中塑料在电线中使用最广。塑料主要有 PVC(聚氯乙烯)、 PE(聚乙烯)、 PP(聚丙烯、TPE、PUR)等。
2.2:绝缘电阻: UL/CULF 规定线材绝缘体的最低绝缘电阻为: 20℃, 500VDC , 2.5M Ω /1KFT 。 VDE/CCC 则规定了各种不同线种在 70℃, 80-500VDC 下的最小电阻。
( UL/CUL 与VDE/CCC 标准中对绝缘电阻的测试方式不同。)
2.3 :绝缘材料的阻燃性:
2.3.1: UL/CUL 有明确定分为: FT1、 FT2、 FT4、 FT6、 VW-1 ;其中 FT1或VW-1 是UL 对电线的常用要求, CUL ( CSA)一般只要求达到 FT2标准。
2.3.2: VDE/CCC 等对绝缘材料的电阻燃烧性也有特定要求,但现在还没有具体区分。
2.4:绝缘体耐电压:各安规对不同线材有不同的要求:
UL/CUL 一般分为: 30、 90、 125、 300、 600、 1000V;
VDE/CCC 一般分为: 300/300V 、 300/500V 、 470/750V 。
2.5:绝缘体耐温: UL/CUL 一般分为: 60℃、 75℃、 90℃、 105℃; VDE/CCC 一般分为: 70℃、 90℃。
三、标识
1.标识方式:油印、凹印、凸印、印字带等。
2.标识间距: UL/CUL 规定 610mm以下; VDE 规定护套表面标识间距 550mm以下;无护套的绝缘表面,标志带标识 间距 275mm 以下; CCC 规定护套 500mm以下;绝缘面 200mm以下。
3.标识内容:
3.1: UL/CUL 要求( 1)制造商(厂名或商标)。
( 2)认证符号 “ UL 、” “ CUL”、“ CSA” 。
( 3)档案号。
( 4)线材名称。
( 5)导体型号及芯线数
( 6)额定温度( 60℃可标可不标)。
( 7)阻燃等级。
( 8)额定电压( 300V可标可不标)
( 9)若为防水线经标示 “ W”(防水一般有 60℃、 75℃、 90℃其中防水 60℃可标注可不标注说明; 防水说明: “ water resistant 60 ℃ ”。
( 10)特殊标示:一般防寒分 -40℃、 -50℃、 -60℃、 -70℃;如: low temperature -50℃; 遮蔽标示 “ shieldeel"; 绝缘材料标示及 SPT-1、 2、 3, HPN为3芯时的地线标示。
UL/CUL 标识(举例): UL E203743 SJTW 18AWG ×3C 105℃ VW-1 300V “ water resistant 60 ℃” LONG HUI CUL TYPE SJTW 18AWG 3C 105℃ FT2 300V × 3.3: CCC标识(举例): LONG HUI 227 IEC 53 ( RVV ) 300/500V 3 0.75mm × 2 90℃ CCC 2002010105024716 GB5023-1997

018 (7)
第二部分:插头
一、插头分类
1:依安规: UL/CUL 、 VDE 、 CCC、 T-MARK 、 SAA 、 BSI等。
2:依结构:分插头、插座及连接器。插头、插座一般又分二极插与二极带接地插。
3:依电气性能:分 AC插与 DC插。
二、插头构造
插头主要由插接导体和绝缘体组成。
1:插接导体以铜导体为主。
2:绝缘体主要有 PVC、 PE、 PP等。
三、插头的性能要求及标示
插头的性能要求及标示,一般与其所连接的线材性能是分不开的。所以其性能及标示实际上是指插头与线材的组 合体的性能及标示。插头及线材的组合一般称之为 “电源线 ”。
1: 电源线的物理性能,依各安规有不同要求(略)。
2:电源线的电气性能(实验性能省略,安规标准如下):
2.1: UL/CUL 电源线额定电流,电压值;
