磁环根据作用怎样选择?

返回列表 来源: 知乎 发布日期: 2021.10.27

正常情况下,当干扰信号的频带较宽时,可以在电源线上套两个磁环,每一个绕组不同的匝数,这样可以同时抑制高频干扰和低频干扰。在共模扼流圈作用机理上,其阻抗越大,抑制干扰效果越明显。共模扼流圈的阻抗来自于共模电感lcm=jwlcm,从公式中可以看出,对于某一频率的噪声,磁环的电感越大越好。但是事实并非如此,因为实际的磁环上还有寄生电容,它以电感并联方式存在。在遇到高频干扰信号时,电容的容抗会很小,造成磁环电感短路,导致共模扼流圈失灵。


1-3

镍锌铁氧体和锰锌铁氧体是根据干扰信号频率特征选择前者,前者高频特性要好于后者。锰锌铁氧体的磁导率可达数千---上万,而镍锌铁氧体则可达数百---上千。随着铁氧体磁导率的提高,其低频阻抗增大,高频阻抗减小。因此,在抑制高频干扰时,宜选用镍锌铁氧体,反之则采用锰锌铁氧体。或者在同一根线束上同时套上锰锌、镍锌铁氧体,可有效地抑制宽频干扰。

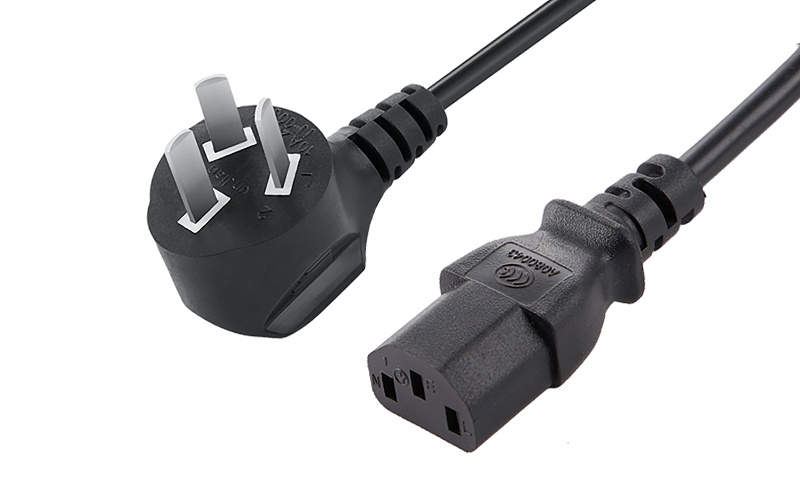

国标三插+品字尾-1

        内部和外部径差值越大,纵向高度越大,阻抗也越大,但磁环内径必须紧贴电缆,防止漏磁。磁环的安装位置应尽可能靠近干扰源,即紧贴电缆的进出口。
