不可忽视的电子线载流能力--电源线厂家

返回列表 来源: 头条 发布日期: 2021.07.07

下面主要说下电子线的过电流能力。

       电子线(hook wire)一般指电器设备内部线,通电性主要是以弱电为主,跟强电范畴的电缆是不同概念的。

有如下3个系列标准:

UL标准【美国保险商试验所(Underwriter Laboratories Inc.)】

3C标准【中国强制性产品认证(China Compulsory Certification)】

VDE标准【德国电气工程师协会(Verband Deutscher Elektrotechniker)】

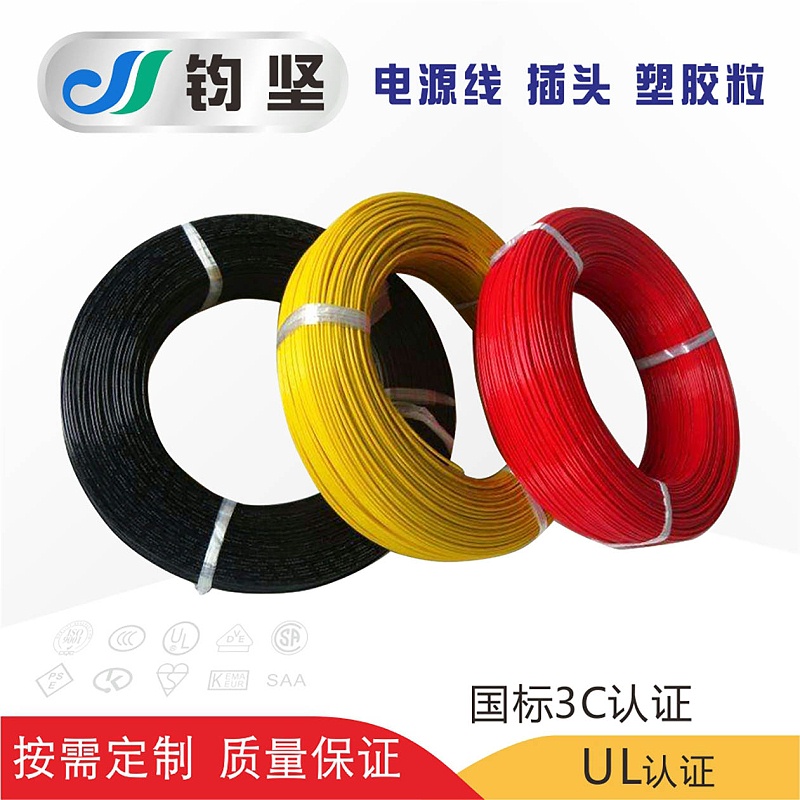

电子线

我们目前比较常用的是UL标准,单位为AWG【American Wire Gauge 美国线规】

我经常用到的有UL1007,UL1015电子线。

UL1007电子线: 耐电压300V,耐温-10度~80度;导体使用单支或绞合32-16AWG镀锡或露铜;PVC(聚氯乙烯)绝缘,符合ROHS环保标准;绝缘厚度均匀、易裁线、易剥皮。


UL1015电子线:  耐电压600V,耐温-20度~105度;导体使用单支或绞合28-10AWG镀锡或露铜;PVC(聚氯乙烯)绝缘,符合ROHS环保标准;绝缘厚度均匀、易裁线、易剥皮。

注意:同一线号,UL1015与UL1007的导体截面积、线数、线径、阻值是一样的,不同的外皮的规格。

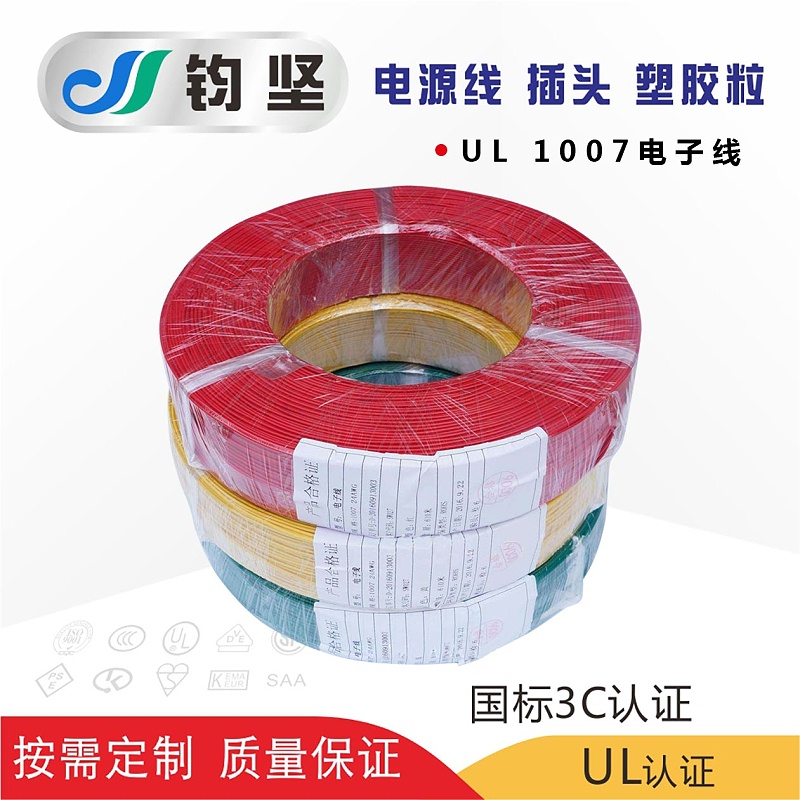

电子线1007 ok

截面积计算方法如下:

一般铜导线的安全载流量为5~8A/mm²,铝导线的安全载流量为3~5A/mm²。

利用铜导线的安全载流量的推荐值5~8A/mm²,计算出所选取铜导线截面积S的上下范围:

S=[ I /(5~8)]

=0.125 I ~0.2 I(mm²)

S-----铜导线截面积(mm²)

I-----负载电流(A)

举例:AWG28,导体单股直径为0.32mm,那么其截面积为(0.32/2)X(0.32/2)XPI=0.0804mm²

那么安全载流量区间为:0.402A~0.6432A
